Эпоксидный термистор NTC с покрытием, соответствующий AEC-Q200, максимальный диаметр корпуса 3,0 мм
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Minsing |
| Сертификация: | IATF16949/ISO9001/CE/RoHS |
| Номер модели: | Серия МФ5А-3 |
Оплата и доставка Условия:
| Количество мин заказа: | 100 шт. |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Противостатические сумка & коробка |
| Время доставки: | 7-10 рабочих дней |
| Условия оплаты: | Т/Т |
| Поставка способности: | 50 миллионов части в год |
|
Подробная информация |
|||
| Тип поставщика: | Оригинальный производитель | Название продукта: | NTC Thermistor |
|---|---|---|---|
| Тип выходного сигнала: | Аналоговый тип | Код HS: | 8533400000 |
| Размер: | 1,0 ~ 4,5 мм | Значение R: | 0.5KΩ-2000KΩ |
| Толерантность: | 0,5%,1%,2%,3%,5% | Значение b: | 3000-4500K |
Характер продукции
Эпоксидный термистор NTC, соответствующий AEC-Q200, максимальный диаметр корпуса 3,0 мм

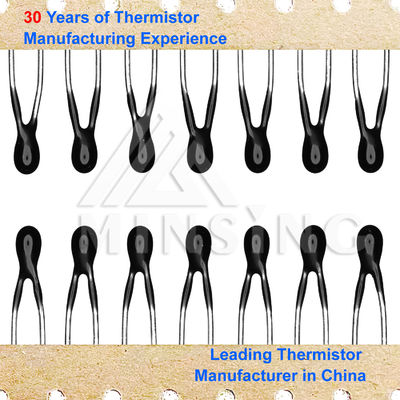

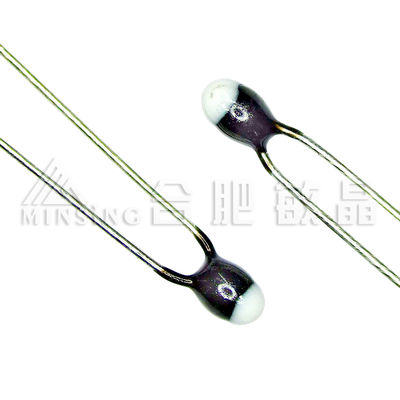

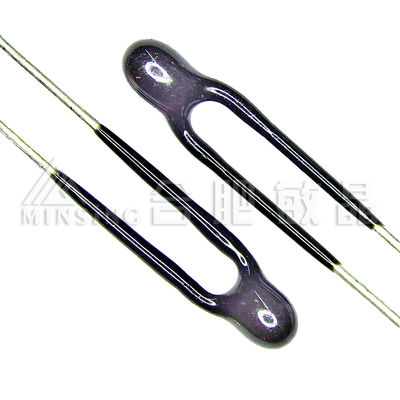

Устройство состоит из чипа с двумя лужеными сплошными медными выводами. Оно покрыто черной эпоксидной смолой и имеет цветовую маркировку, но не изолировано.
Характеристика продукта:
Эпоксидное покрытие / Миниатюрная конструкция / Голый и гибкий провод / Быстрый отклик
Применение:
Измерение, контроль и компенсация температуры.
Например, термисторы для измерения температуры впускного воздуха или ECT в автомобильных приложениях, сенсорные элементы в промышленных и коммерческих приложениях, системы отопления и промышленные системы.
Монтаж:
Термисторы подходят для всех стандартных процессов сборки, таких как обжим, пайка, сварка и заливка эпоксидными или силиконовыми смолами. Параметры и материалы процесса сборки должны выбираться в соответствии с выводами и покрытым корпусом и проверяться в приложении.
Объяснение спецификации:
MJ MF 5A-3 -3470 -502 F
① ② ③ ④ ⑤ ⑥
① Minsing Co.,Ltd
② Термистор NTC
③ Серия эпоксидных термисторов 5A-3
④ Значение B (B 25/50℃) Пример: 3470: B 25/50℃: 3470
⑤ Стандартное значение сопротивления при 25℃ (R25℃):
Пример: 502: R25℃ 5 кОм, 103: R25℃ 10 кОм, 104: R25℃ 100 кОм
⑥ Точность взаимозаменяемости R25℃:
F (±1%); G (±2%); H (±3%); J (±5%); K (±10%)
| Спецификация | R25℃ (кОм) | B25/50℃ (K) | Коэффициент рассеяния | Постоянная времени нагрева | Диапазон рабочих температур |
| MJMF5A-□-347/395/385-202□ | 2 | 3470/3950/3850 |
в неподвижном воздухе ≥ 2,1 мВт/℃ |
в неподвижном воздухе ≤ 10 с |
-40～+150℃ |
| MJMF5A-□-327/347/395-502□ | 5 | 3270/3470/3950 | |||
| MJMF5A-□-338/347/390-103□ | 10 | 3380/3470/3900 | |||
| MJMF5A-□-395/420/405-473□ | 47 | 3950/4200/4050 | |||
| MJMF5A-□-395/420/405-503□ | 50 | 3950/4200/4050 | |||
| MJMF5A-□-395/348-152□ | 1,5 | 3950/3480 | |||
| MJMF5A-□-397/418-104□ | 100 | 3970/4180 | |||
| MJMF5A-□-453-105□ | 1000 |
4530 |
□ R25Точность взаимозаменяемости ℃, Точность значения B ±1% ±2% ±3% ±5%
Значение B в диапазоне 3000-4500K, и R25℃ в диапазоне 0,5 кОм-2000 кОм. MF5A может быть разработан по индивидуальному заказу.
FAQ:
Сообщите нам ваш запрос:
1. Применение термистора NTC:__________
2. Рабочая среда термистора NTC:________
3. Диапазон рабочих температур:___℃ до ___℃
4. Любые требования к материалу или размерам зонда датчика:______________
5. Значение R:___ кОм ±___% при ___℃,
6. Значение B: B(____℃/____℃) = _____K ± ___%
